Elektrody wolfram неплавящийся tig

Elektrody wolfram неплавящийся tig

Zalety

Elektrody wolframowe są grupą spawania magazynie. Posiadają doskonałe właściwości mechaniczne: twardość, odporność na ścieranie pod silną ogrzewania, minimalny współczynnik rozszerzalności cieplnej w porównaniu z innymi metalami, dobrej przewodności cieplnej, wyjątkową odporność na pełzanie, a także bardzo wysokim modułem sprężystości. Zapotrzebowanie na nie wzrasta corocznie.

Cechy fizyczne
Temperatura przy której pochodzą dane techniczne t°Z 20°C
Współczynnik liniowej rozszerzalności cieplnej α [1/Grade] 43x10-6
Gęstość stopu [g/cm3] 19,3
Wytrzymałość na rozciąganie przy rozciąganiu kg/mm2 35
Ciepło właściwe w 20 °C [kj/(kg·klasa)] 0,134
Przewodność cieplna [W/(m·K)] 300,173
Opór elektryczny R Омхмм2/m 0,054

Wady

Wolfram — to pierwiastek ziem rzadkich litosfery. W normalnych warunkach, to jest bardzo ciężkie, twarde, mało plastyczne. Trudności z uzyskaniem go w czystej postaci, skomplikowany proces ze względu na unikalne właściwości wpływ na ostateczny koszt produktów.

Produkcja

Technologiczna plastyczność wolframu — jest minimalna, ale wraz ze wzrostem temperatury zwiększa się, dlatego wypożyczalnia z niego otrzymują ciepłą traktowaniem pod ciśnieniem. Najpierw produkują przedmiotu — za pomocą metalurgii pręta. Kiedy on się nagrzewa, następnie na ковочной rotacyjnej samochodem — otrzymują pręty o średnicy 2 — 3 mm, z których po ciągnieniu na gorąco otrzymują drut ∅0,2 — 0,3 mm.

Technologia spawania

Elektroda do spawania wolfram jest cienki pręt ze specjalną powłoką lub bez niego. Między nim a częścią występuje galwaniczne arc — wyładowania elektrycznego w stabilnej atmosferze zjonizowanego z temperaturą w zupełności wystarczającej do stopienia metalu. Przy tym dodatkowo serwuje spoiwa — drutu spawalniczego. Pokrycie elektrody daje możliwość stabilizacji spalania łuku, chroni stopiony metal przed działaniem powietrza, nadając odpowiednią jakość szwu. Stosuje się kwaśne, podstawowego celulozowe, рутиловое podłogowa. W skład powłoki zawiera żużel, gazobrazuyuschie, stopowych, stabilizujące, odtlenienia składniki.

Optymalizacja technologii spawania

Marka EEP są nieistotne zazhigaemost. W celu poprawy i stabilizacji łuku stosuje się dodatek cyrkonu. Jest również w stanie złagodzić zazhigaemost wykonanie toru (marka EWT-15), która dodatkowo zwiększa żywotność. Dodatek itru do marki EVIE-1, 2,3 umożliwia podłączenie części w stały/prąd zmienny. Zasilanie łuku napięciem ac może być trójfazowym/jednofazowym.

Do łączenia części z metali nieżelaznych stosuje się elektrody z domieszką tlenku cyrkonu do stali wysokostopowych — z domieszką toru. Spoina powstaje bardzo trwały, nawet między częściami różnych chemikaliów. składu. Tig pozwala jeszcze bardziej wzmocnić szew chronić obszar roboczy od gazowej atmosfery mieszanki (tlenu, azotu, dwutlenku węgla), a tym samym nie tylko poprawę jakości spoiny, ale spowalnia spalanie elektrody.

Charakterystyka krajowych elektrod

Stemple evl-2, VL są uniwersalne dla wszystkich prądów roboczych DC /AC i marek stopów. Stosowanie marek WA, WL, SWEE nadaje szwu wysoką stabilność termiczną, niezawodność. Te marki produkują dowolnej konfiguracji, wielkości według rysunków klientów. Marki z окислами lantanu marki La2 O3 mają bardzo łatwy pierwszego uruchomienia i ponownego зажигаемостью łuku, stabilny łuk, niska skłonność do przepalenia. Dodatek tlenku lantanu (nie więcej niż 2%) zwiększa maksymalny prąd w połowie, tak samo, a także nośność elektrody. Marki, zawierających lantanowce, bardziej wytrzymałe ториевых, цериевых, zużywają się wolniej z końcem pracy, wprowadzając spoiny mniej niż wolfram. Przy równomiernym rozkładzie tlenku lantanu wstępnej obróbki ostrzenia trwa dłużej. Stemple evl-2, EEP (według TEJ 48−19−527−91) stosuje się również do cięcia, spawania łukowego napawania, a także rozpylanie w atmosferze obojętnej gazowej środowisku.

Marki EVIE-1 / SWEE-1 doskonale produkują spawanie konstrukcji ze stopów miedzi, tytanu, stali nierdzewnych stopów z prądem stałym prostej polaryzacji (DC). Ze wszystkich istniejących wolframu elektrody najbardziej trwałe są иттрированые. Tlenki itru nie więcej niż 2,2%, w stanie ustabilizować miejscu katody plama robi bardzo stabilny łuk niezależnie od prądu roboczego.

Marka elektrody Skład
Tlenek lantanu Wolfram Domieszki Fe, Al, Ca, Si, do
ЭВЛ-2 1.6 — 2 ponad 99.9 0.1
EEP - 97,9 — 98,3

Ustawienia elektrod

Marka elektrody Tolerancja Średnica, mm Tolerancja Długość, mm
ЭВЛ-2 ±0.1 1, 1.6, 2, 2.5, 3, 4 ±2.0 75; 150; 200
±0.2 5, 6
EEP ±0.1 1, 1.6, 2, 2.5, 3, 4
±0.2 5, 6, 8

Wymagania jakości

Długość elektrody 1000 mm i ∅: 1.6; 2; 3; 4 mm, Powierzchnia polerowana, gładka, bez pęknięć, smary, zadziory, odpryski, plamy smaru. To musi być polerowana, gładka, a powierzchnia u pręta ∅1; 2; 2.5; 1.6 mm протравлена. Dozwolone na powierzchni powłoki, zakovy, odcień koloru, w ramach dopuszczalnych tolerancji. Elektrody powinny być przycięte końce. Dozwolone na końcach odpryski nie więcej niż 1 mm. Prostoliniowość pręta może mieć odchylenia — nie więcej niż 0,25% całkowitej długości. Elektrody ЭВЛ-2 posiadają znak, наносимую na czarno farbą olejną.

Charakterystyka importowanych elektrod

Marki WP, WL-20, WC-20, WT-20, WZ8, WY-20 — szeroko stosowane w łukowego spawania w atmosferze gazu obojętnego. Dla Tungsten Insert Gas (TIG-spawanie) stosuje TD, WIG, GTA -półautomatyczne, automatyczne, ręcznego spawania łukowego w osłonie. Używają: obojętne argon, hel, aktywny tlen, wodór, dwutlenek węgla, azot lub ich mieszaniny (+ Ag, O2+ Ag, ZE2+ Ag).

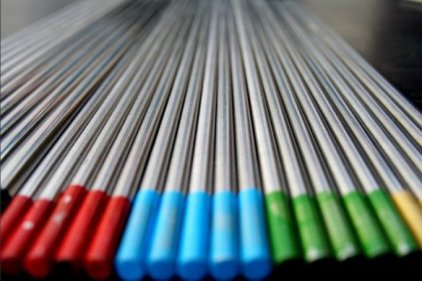

Tig elektrody w пеналах


kolorowy kod (marka) ilość w 1 kg dodatki średnica w mm Uwaga
szary (WC-20) 151 1.8−2.2% (dwutlenek ceru) 1.6 Nierdzewne, żaroodporne, kwasoodporne, metale i stali (niob, molibden, nikiel, tytan, tantal, ich stopy, brąz, miedź, krzemionkowy brąz.
96   2
66   2.4
42   3
37   3.2
24   4
niebieski (WL-20) 151 1.8−2.2% (dwutlenek lantanu) 1.6 Połączenie stali nierdzewnej, cienkie arkusze, napawanie na kranach, formach, cięcie aluminium, miedzi, brązu i stali wysokostopowych.
96   2.0
66   2.4
42   3
37   3.2
24   4
czerwony (WT-20) 151 1.8−2.2% (dwutlenek toru) 1.6 Prąd stały do spawania. Zapłon łuku łatwe. Stabilność kształtu przy dużych prądach. Można zmieniać kąt ostrzenia. Są trwałe.
96   2
66   2.4
42   3.0
37   3.2
24   4
biały (WZ8) 151 0.8% (dwutlenek cyrkonu) 1.6 Identyczny dochody вольфраму. Stabilność łuku i łatwy zapłon. Spawanie odpowiedzialnych połączeń prądem zmiennym.
96   2
66   2.4
42   3
37   3.2
24   4
zielony (WP) 96 Czysty W bez dodatków stopowych 2 Spawanie aluminium, manganu, stopów prądem przemiennym. Dosyć żywotność. Dobra zazhigaemost łuku.
66   2.4
42   3
37   3.2
24   4
15   5
ciemno-niebieski (EF-20) 151 1.8−2.2% (tlenek itru) 1.6 Spawanie najbardziej odpowiedzialnych połączeń prądem stałym. Długa żywotność, łatwy zapłon łuku.
96   2
66   2.4
42   3
37   3.2
24   4

Marka WL-20 (zawiera domieszkę tlenku lantanu do 2,2%) ma łatwy zapłon łuku łatwe zazhigaemost re, bardzo stabilny łuk, niskie prawdopodobieństwo przepaleniem. Zwiększa się w pół nośności elektrody i maksymalne napięcie przy zasilaniu prądem zmiennym. W porównaniu z markami WT-20, WC-20 (z domieszką toru i ceru), лантановые — trwałe, mają mniejsze zużycie końcem pracy, mniejsze zanieczyszczenie spoiny. Tlenek lantanu przy równomiernym podziale na elektrodzie jest w stanie długo utrzymać pierwszą jego kosę.

Dla синусоидального ac wymaga sferyczny szlif roboczego końca elektrody. W WC-20 do 2,2% tlenku ceru (najczęściej nieradioaktywne pierwiastki ziem rzadkich element), ułatwia początkowy start łuku, zwiększa maksymalny prąd spawania, poprawia emisji. Marka ta jest przeznaczona do pracy ze zmiennym, a także prądem stałym prostej polaryzacji. Marka WC-20 ma większą odporność łuku (nawet przy niskich wartościach prądu. Stosuje się je do łączenia rur, тонколистовой nierdzewnej, orbitalnego spawania rur. Wadą jest to, że podczas pracy z wysokim napięciem tlenek ceru zaczyna koncentrować się na końcu pracy.

Optymalne wartości prądu w argonoduvnoy elektrod wolframowych do spawania.

średnica elektrody, mm Prąd stały, A Prąd zmienny, A
Odwrotna polaryzacja Prosta polaryzacja Negatywna więcej pozytywnej pół faly Negatywna i pozytywna pół faly są równe
4 40 — 55 400 — 500 300 — 400 200 — 320
3.2 25 — 40 250 — 400 225 — 325 160 — 250
3 20 — 35 220 — 350 200 — 300 140 — 230
2.4 15 — 30 150 — 250 140 — 235 100 — 180
2 12 — 25 100 — 200 80 — 160 70 — 130
1.6 10 — 20 70 — 150 70 — 150 60 — 120

Sprzedam w okazyjnej cenie

Duży wybór wysokiej jakości importowanych i krajowych elektrod o różnych konfiguracji w magazynie LLC «Avek Global» może zadowolić każdego konsumenta. Jakość gotowych produktów zapewnia pełną zgodność ze wszystkimi normami technologicznymi produkcji. Terminy realizacji zamówień najkrótsze. W razie jakichkolwiek pytań, otrzymasz wskazówki od doświadczonych menedżerów. W przypadku zamówień hurtowych, firma oferuje system zniżek.
